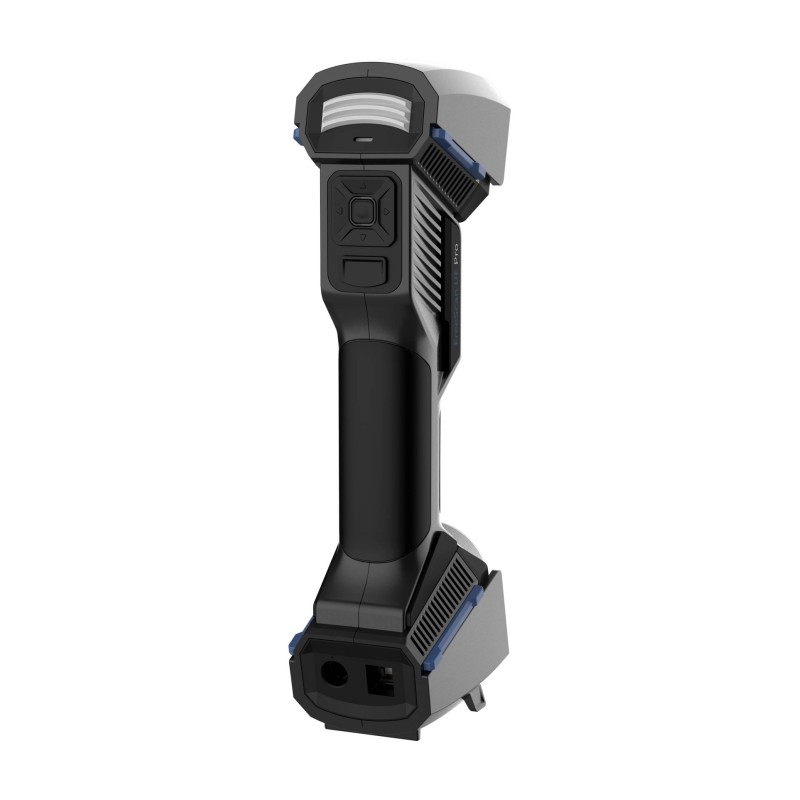

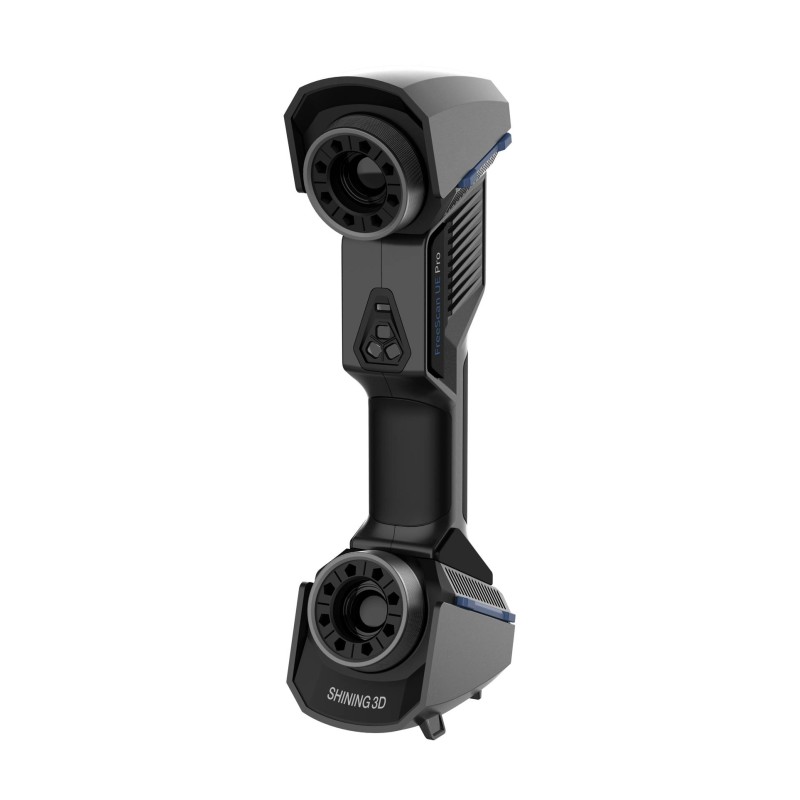

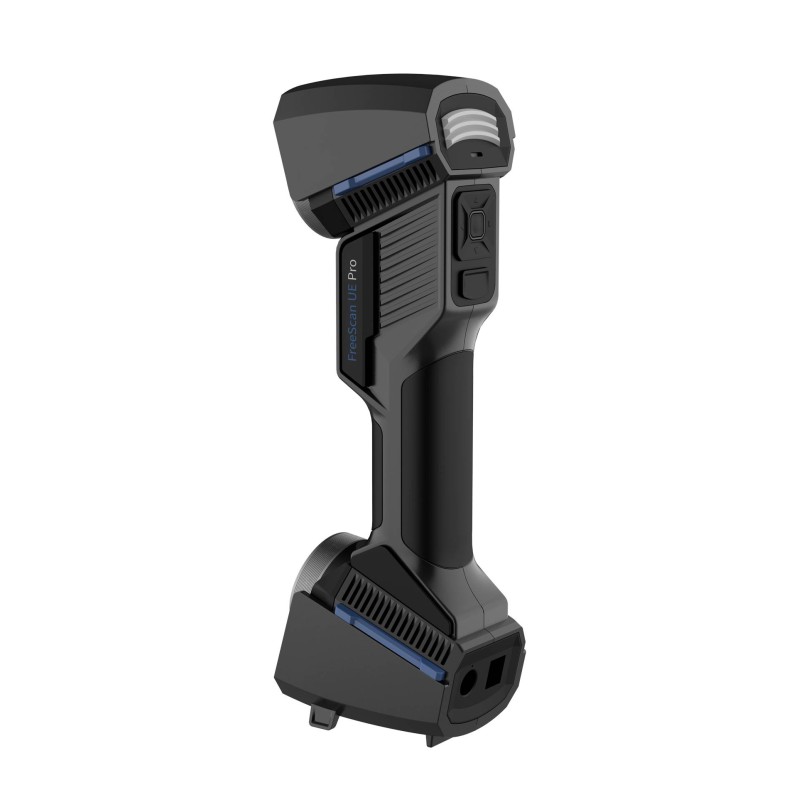

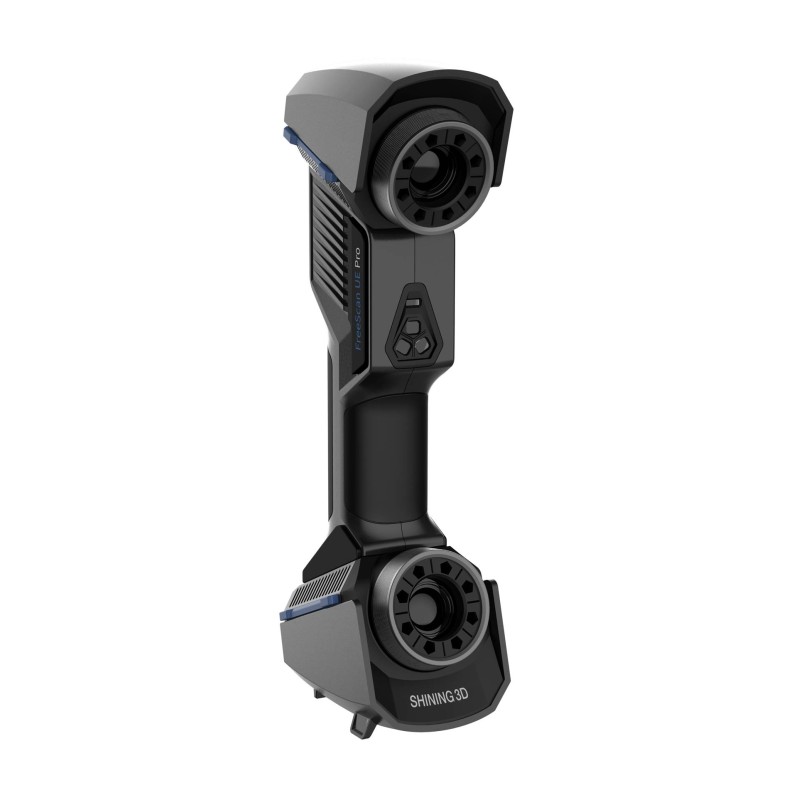

FreeScan UE-PRO Laser Handheld 3D-Scanner

Le scanner 3D FreeScan UE Pro Laser hérite de la haute précision, de la qualité métrologique et de la conception légère de FreeScan UE, tout en améliorant la précision globale de la numérisation de pièces à grande échelle. Il adopte 26 + 5 + 1 lignes laser bleues et intègre un module photogrammétrique. En tenant compte de la vitesse, de la précision et des détails, cette solution de métrologie 3D professionnelle peut être appliquée à des scénarios de numérisation de différentes tailles et effectuer une inspection de précision de qualité métrologique et une rétro-ingénierie.

Capable de capturer des pièces complexes (surfaces sombres, réfléchissantes), le Freescan UE Pro est votre meilleur outil pour vos applications de mesures et d'inspection courantes. Ce scanner 3D de nouvelle génération est spécifiquement développé pour répondre aux exigences élevées des professionnels et des industriels des secteurs de pointe (industrie automobile, transports, moulage, énergie, aérospatiale, usinage, conversation du patrimoine...).

Video : https://www.youtube.com/watch?v=LI7CB5oFhEQ

Scanner 3D de métrologie via lasers bleus

Le FreeScan UE s'appuie sur une technologie de balayage de source lumineuse (lasers bleus) pour projeter des lignes sur les surfaces à numériser. Les données obtenues sont ensuite traitées par le logiciel du FreeScan UE Pro pour recréer virtuellement les surfaces scannées avec une très haute précision (jusqu'à 0.02mm en précision simple, et de 0.02mm+0.04mm/m en précision volumétrique).

Grâce à sa plage de balayage large (600 mm × 550 mm) et son interface utilisateur repensée, scanner en 3D n'a jamais été aussi intuitif. Le FreeScan UE délivre des résultats précis et constants, même sur des pièces complexes, sombres ou réfléchissantes.

La nouvelle référence des scanners de métrologie

Haute précision de qualité métrologique

Avec la précision jusqu'à 0,02 mm, le Freescan UE Pro offre des résultats de numérisation cohérents. La fonction de photogrammétrie est intégrée dans le scanner, plus besoin d'appliquer des cibles codées. Il verrouille rapidement la position spatiale du cadre cible.

Plusieurs modes de numérisation

Le scanner 3D contient 13 lignes laser croisées pour numériser rapidement de gros objets, 5 lignes laser parallèles pour numériser des détails fins et une seule ligne laser pour les trous profonds et balayage de zone de poche.

Facile d'utilisation

Le logiciel du FreeScan UE Pro est intuitif. Il vous guide tout au long de votre processus de travail pour vous permettre d'obtenir le meilleur résultat de scan possible.

Connexion transparente au logiciel d'inspection et de conception

Les données numérisées peuvent être importées dans tous les logiciels d'inspection et de conception 3D courants, tels que Geomagic Control X, Geomagic Design X et Verisurf Inspect en un seul clic, ce qui améliore l'efficacité du flux de travail.

Spécifications techniques

Produit: FreeScan UE Pro

Mode de scan: Balayage de plusieurs lignes, balayage d'une seule ligne, balayage fin

Source de lumière: 26 lignes laser + une seule ligne laser (Multi Scan), 5 lignes laser parallèles (Fine Scan)

Distance de travail: 300 mm (Multiscan), 200 mm (Fine Scan)

Précision du scan: Jusqu’à 0,02 mm

Précision volumétrique: 0,02+0,03 mm/m (mode standard), 0,02+0,015 mm/m (mode photogrammétrie intégré)

Vitesse de scan: 1,850,000 points/s

Profondeur de champ: 170 mm - 680 mm

Plage de balayage maximale: 600 mm × 550 mm

Photogrammétrie Mode de photogrammétrie à barre d'échelle intégrée

Classe laser: Classe 2M (sans risque pour les yeux)

Connexion: USB 3.0

Logiciel

Module d'inspection/design: Compatible avec plusieurs solutions logicielles d'inspection/conception telles que Solid Edge, Geomagic Control X/Essentials, Geomagic Design X, Verisurf, etc.
Formats de sortie: OBJ ; STL ; ASC ; PLY ; P3 ; 3MF

Système

Configuration recommandée
OS: Win10, 64 bit ; carte graphique: cartes de séries NVIDIA GTX/RTX,
supérieur ou égale à GTX 1080 ; mémoire GPU: ≥ 6G ;
processeur: I7-8700 ; mémoire vive : ≥ 32GB

Caractéristiques du produit
Dimensions: 298 mm x 103,5 mm x 74,5 mm
Poids: 840 g
Alimentation DC: 12V, 5.0A
Plage de température de fonctionnement: -20 °C à 40 °C
Plage d'humidité de fonctionnement: 10%-90%
Certifications: CE, FCC, ROHS, WEEE, KC
