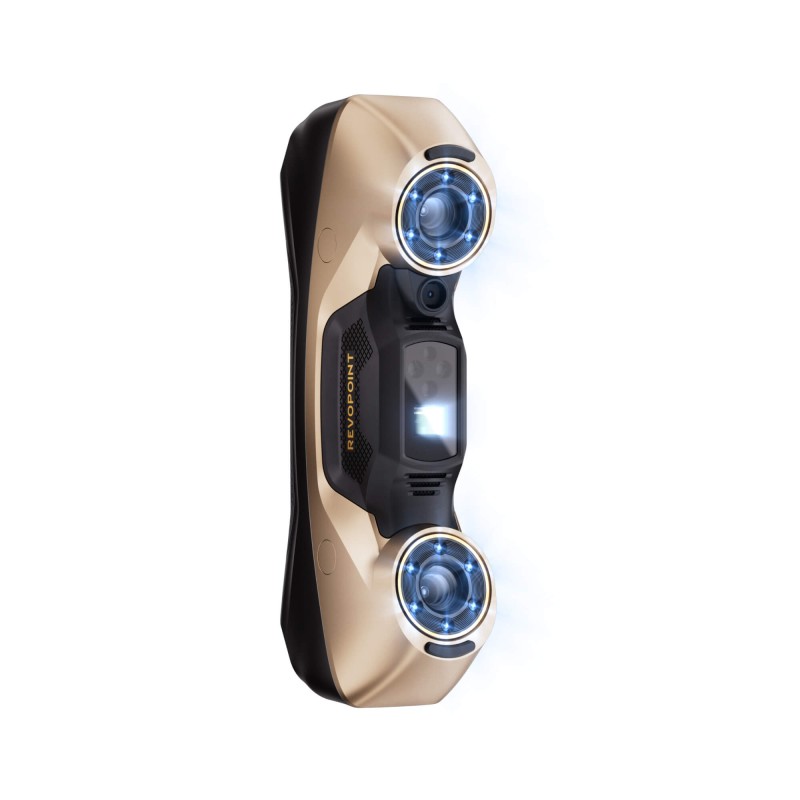

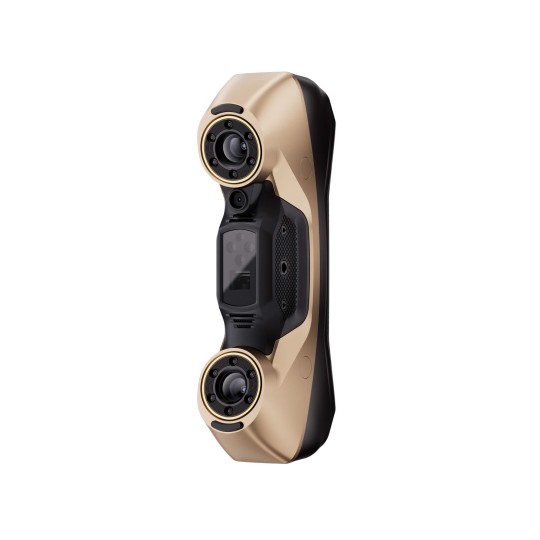

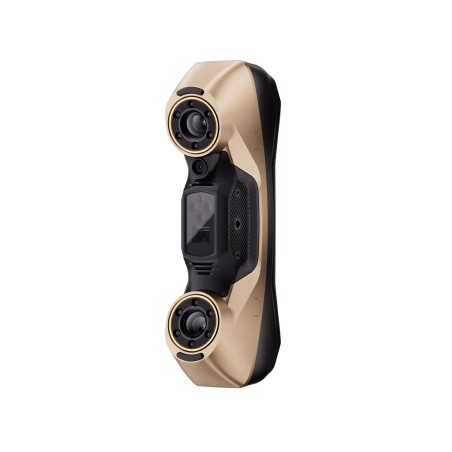

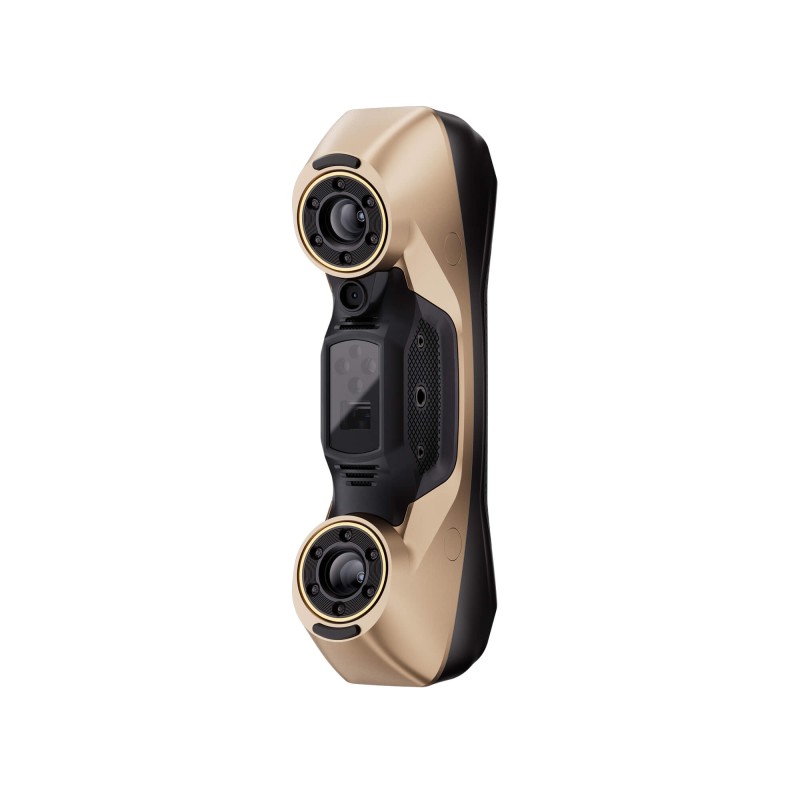

Revopoint MetroY Ultra — Scanner 3D métrologique 0,015 mm avec 5 modes laser bleu et lumière structurée

Le Revopoint MetroY Ultra est un scanner 3D portable de qualité métrologique conçu pour les ingénieurs, les professionnels du contrôle qualité, la rétro-ingénierie et les makers exigeants. Il combine 34 lignes laser bleues croisées et une lumière structurée plein champ pour numériser les pièces petites à moyennes — y compris les surfaces noires, brillantes ou planes — avec une exactitude image unique jusqu'à 0,015 mm. Utilisable en mode portable ou sur plateau tournant automatique, filaire ou totalement sans fil via Wi-Fi 6, il couvre aussi bien l'atelier que les interventions sur site, même en extérieur.

• Exactitude métrologique 0,015 mm : précision image unique jusqu'à 0,01 mm, exactitude jusqu'à 0,015 mm et exactitude volumétrique de 0,015 mm + 0,04 mm × L (m) — des données fiables pour l'inspection dimensionnelle et la rétro-ingénierie.

• 5 modes de numérisation : 34 lignes laser croisées pour les scans ultra-rapides (surfaces planes, brillantes ou noires sans spray), 15 lignes parallèles pour les détails fins, ligne unique pour les trous profonds et grilles, lumière structurée plein champ sans marqueurs, et mode plateau tournant automatique en un clic.

• Jusqu'à 7 millions de points/s et 90 fps : 3 000 000 points/s en laser multi-lignes et 7 000 000 points/s en lumière structurée, avec une cadence portée à 90 fps (GPU NVIDIA) — des cycles d'inspection nettement raccourcis.

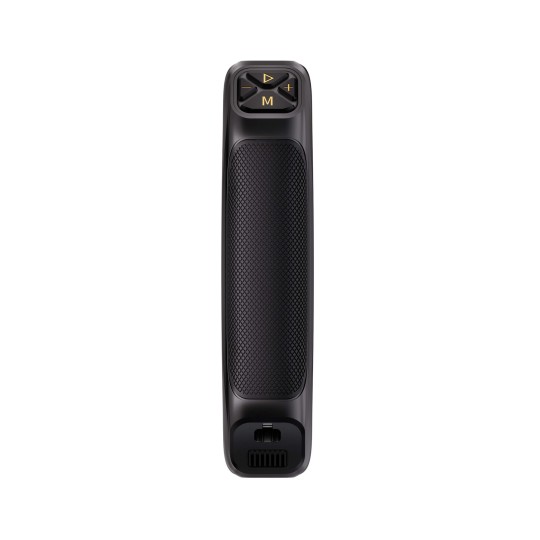

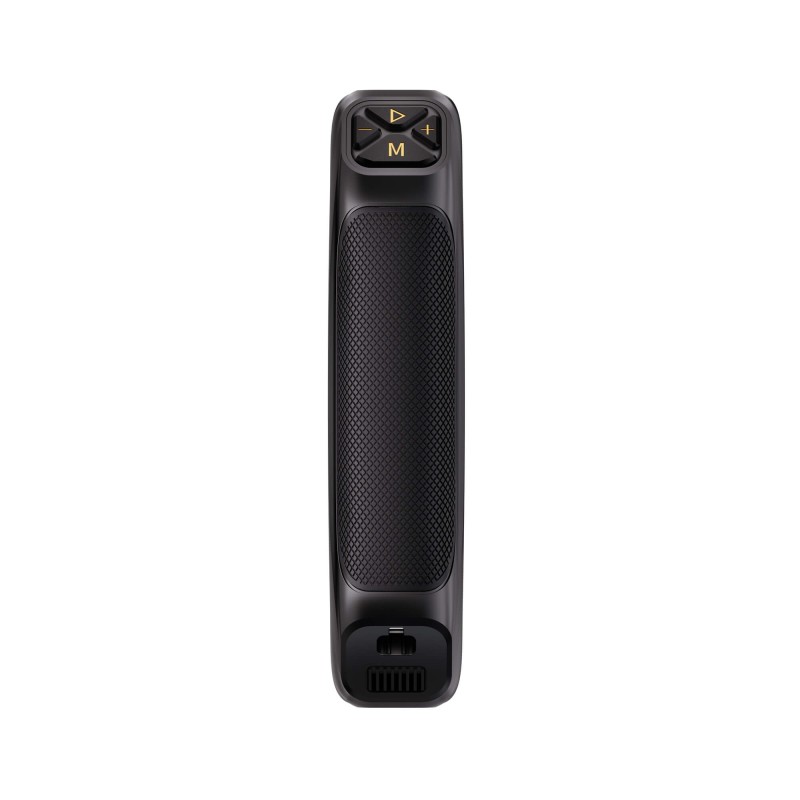

• Numérisation sans fil Wi-Fi 6 : diffusez le scan en temps réel vers votre PC sans câble, avec une poignée-batterie 5 500 mAh offrant environ 2 h 30 d'autonomie pour les interventions sur site.

• Scan extérieur jusqu'à 100 000 lux : le laser bleu multi-lignes reste exploitable en plein soleil — idéal pour les pièces impossibles à déplacer en atelier.

• Vérification d'exactitude sur site (CMM Edition) : la plaque à billes en fibre de carbone certifiée MMT et le logiciel de métrologie Revo Measure (algorithmes certifiés PTB, licence 1 an incluse) permettent de vérifier et documenter l'exactitude du scanner en moins d'une minute, puis de réaliser mesures dimensionnelles et tolérances GD&T.

• Kit complet prêt à l'emploi : scanner, plateau tournant bi-axe, trépied, kit mobile, mallette de transport, plaque de calibration, 500 marqueurs et logiciel Revo Metro gratuit (Windows/macOS) avec export PLY, OBJ, STL, 3MF, FBX, GLTF prêt pour l'impression 3D et la CAO.

• Recalibration utilisateur et stabilité thermique : ventilation active et capteurs de température temps réel compensent les dérives, et la plaque de calibration fournie permet de recalibrer le scanner soi-même à tout moment.

Fiche technique

• Technologie : laser bleu multi-lignes + lumière structurée plein champ (62 lignes) — usage portable ou de bureau
• Sources 3D : 34 lignes laser croisées, 15 lignes parallèles, 1 ligne unique trous profonds, lumière structurée — 12 LED bleues d'appoint
• Précision image unique : jusqu'à 0,01 mm — exactitude jusqu'à 0,015 mm
• Exactitude volumétrique : 0,015 mm + 0,04 mm × L (m)
• Distance de points fusionnés : jusqu'à 0,05 mm
• Vitesse : jusqu'à 90 fps (GPU NVIDIA, 60 fps CPU) — 3 M pts/s (laser) / 7 M pts/s (lumière structurée)
• Distance de travail : 200 à 400 mm — champ de 152 × 138 mm à 332 × 276 mm
• Volume numérisable : de 10 × 10 × 10 mm à 2 × 2 × 2 m
• Suivi : marqueurs, marqueurs globaux, géométrie (sans marqueurs en lumière structurée)
• Scan extérieur : oui, jusqu'à 100 000 lux en mode laser multi-lignes
• Couleur : caméra RGB 2 MP — scan couleur en mode plateau tournant automatique
• Connectivité : Wi-Fi 6 sans fil ou USB Type-C — alimentation DC 12 V / 3 A, poignée-batterie 5 500 mAh (≈ 2 h 30)
• Formats d'export : PLY, OBJ, STL, ASC, 3MF, GLTF, FBX — modèles prêts à imprimer
• Logiciels : Revo Metro gratuit (Windows 10/11 64 bits, macOS 11+) — Revo Measure (CMM Edition, Windows uniquement)
• Configuration PC minimale : Windows : Intel i7 13e gén. ou Ryzen 7 5800, 32 Go RAM, NVIDIA RTX 3060 8 Go — macOS : M2 Pro, 16 Go RAM
• Dimensions / poids du scanner : 211 × 94 × 47 mm — 450 g
• Laser : classe 2M

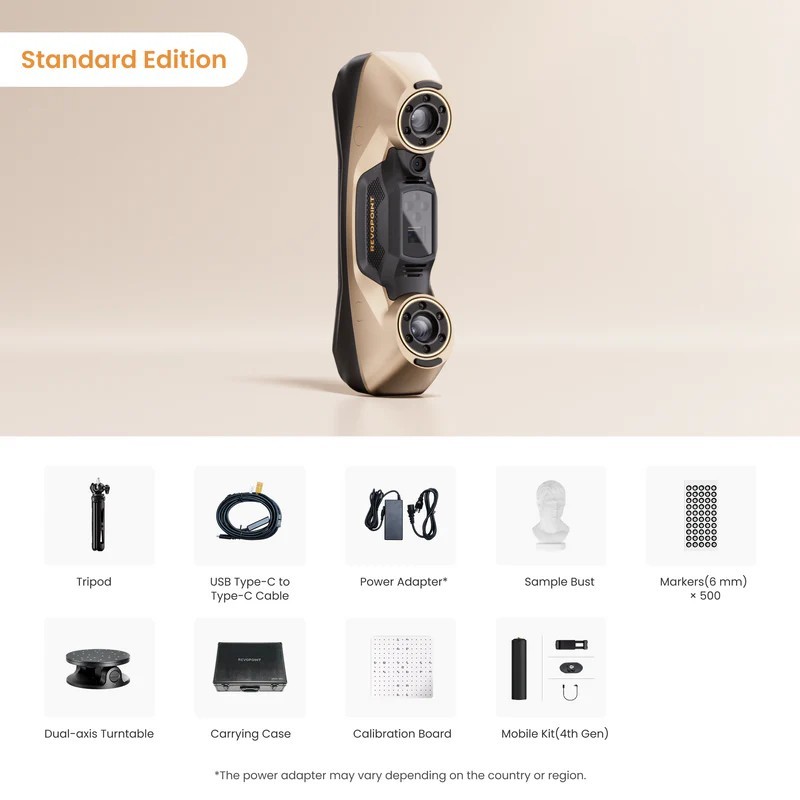

• Contenu (Standard Edition) : scanner MetroY Ultra, plateau tournant bi-axe, trépied, kit mobile (4e gén.), mallette, plaque de calibration, câble USB-C, adaptateur secteur, buste d'essai, 500 marqueurs 6 mm

Cas d'usage

• Contrôle qualité et inspection dimensionnelle : comparaison scan/CAO, mesures certifiées et tolérances GD&T (11 types) avec Revo Measure en CMM Edition.
• Rétro-ingénierie : numérisation de pièces mécaniques, carters et assemblages pour reconstruction CAO via Revo Design, Geomagic, QuickSurface ou Fusion 360.
• Impression 3D : export STL/OBJ/3MF directement exploitable dans les slicers pour dupliquer ou réparer des pièces existantes.
• Interventions sur site et en extérieur : scan sans fil de pièces non déplaçables, même en environnement très lumineux (jusqu'à 100 000 lux).
• Patrimoine et design : numérisation fidèle de sculptures, moulages et objets d'art, avec texture couleur en mode plateau tournant.

Prérequis et limites

Le MetroY Ultra fonctionne exclusivement avec le logiciel Revo Metro (Windows 10/11 64 bits ou macOS 11+) ; l'accélération GPU des modes laser requiert une carte NVIDIA (RTX 3060 8 Go minimum recommandée). Le logiciel de métrologie Revo Measure est disponible sous Windows uniquement. Un spray de scan reste nécessaire pour les surfaces transparentes ou miroir en modes laser, et recommandé pour les surfaces noires ou très réfléchissantes en lumière structurée. Le laser de classe 2M interdit la numérisation du visage ; le scan des autres parties du corps à distance de travail normale est considéré comme sûr.

Le scanner 3D Revopoint MetroY Ultra — 450 g, 5 modes laser bleu et lumière structurée, exactitude 0,015 mm et volumes de 10 mm à 2 m — est l'outil de référence des bureaux d'études, services qualité et makers avancés qui veulent des numérisations vérifiables, rapides et sans fil, en atelier comme sur le terrain.
