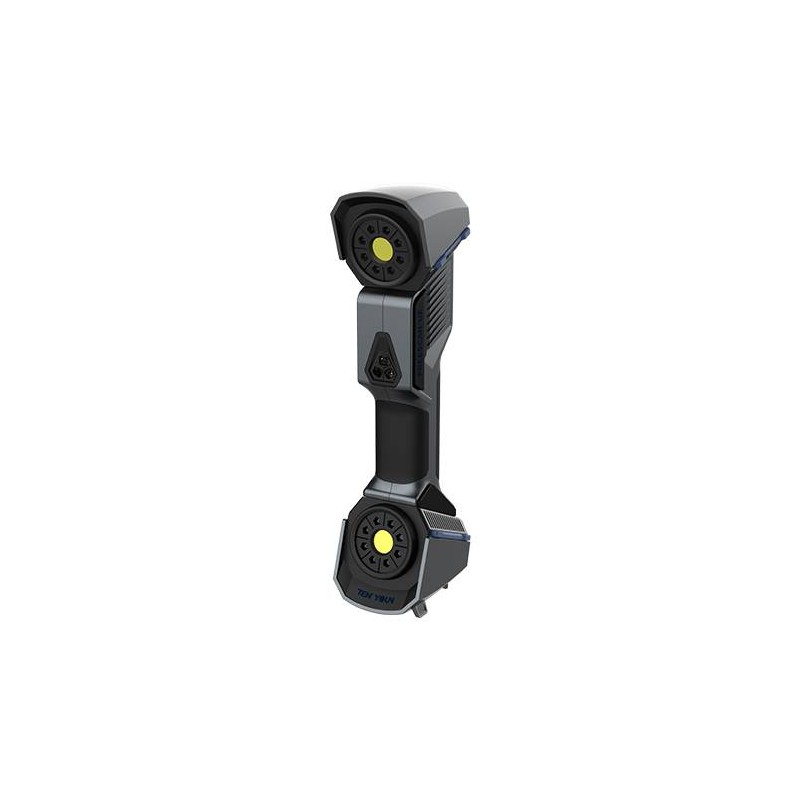

Caractéristiques Clés du Shining3D FreeScan UE-11 Laser

Le FreeScan UE-11 se distingue par ses capacités avancées et sa facilité d'utilisation :

• Précision de Classe Métrologique : Il offre une précision de numérisation allant jusqu'à 0,02 mm et une précision volumétrique de 0,02 mm + 0,04 mm/m. Cela garantit des mesures extrêmement fiables pour le contrôle qualité, la rétro-ingénierie et d'autres applications exigeantes.

• Technologie Laser Bleu : Le scanner utilise 22 lignes laser bleu + 1 ligne laser bleu pour l'acquisition de données. Les lasers bleus sont particulièrement efficaces pour la numérisation de surfaces sombres et réfléchissantes, élargissant considérablement la gamme de matériaux pouvant être scannés.

• Vitesse de Numérisation Élevée : Le FreeScan UE-11 peut acquérir des données à une vitesse impressionnante de 1 020 000 points par seconde, ce qui permet une numérisation rapide et efficace de grands objets.

• Modes de Numérisation Multiples : Il propose un mode de balayage multi-lignes pour une acquisition rapide et précise des zones larges, ainsi qu'un mode à une seule ligne laser pour la capture de détails fins, de trous profonds ou de zones difficiles d'accès.

• Stabilité des Mesures Répétitives : Le scanner est conçu pour fournir des résultats cohérents lors de la mesure répétée de la même pièce, prouvant ainsi sa stabilité et sa fiabilité sur des tâches récurrentes.

• Portabilité et Légèreté : Avec un poids d'environ 670 g, le FreeScan UE-11 est facile à manipuler pendant de longues périodes, réduisant la fatigue de l'opérateur. Ses dimensions compactes (298 mm x 90 mm x 74,5 mm) le rendent très portable.

• Large Plage de Numérisation : Sa zone de balayage peut atteindre 510 mm x 520 mm, offrant un large champ de vision pour une expérience de numérisation fluide et efficace.

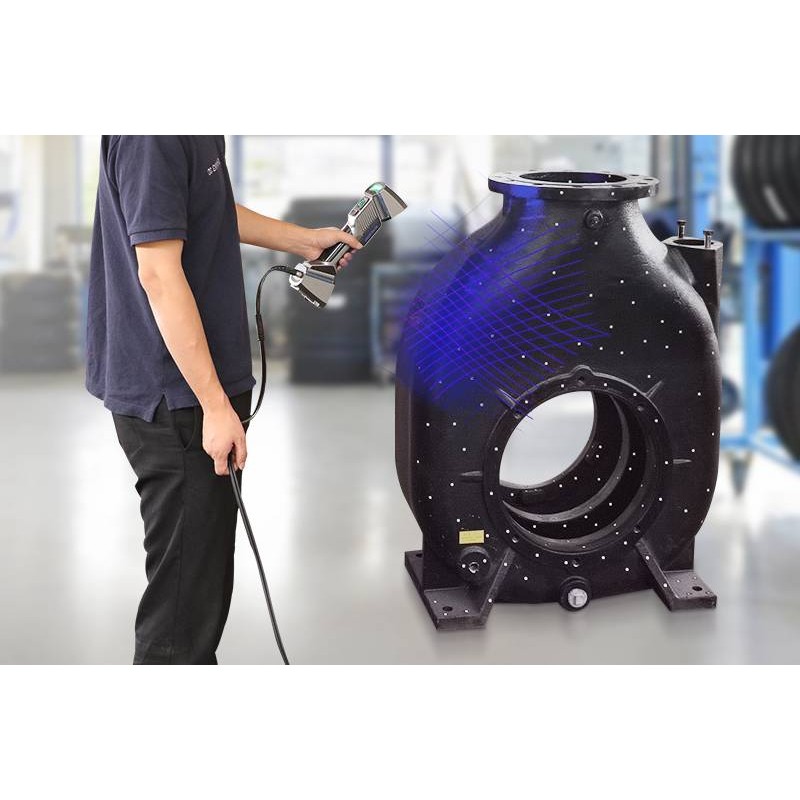

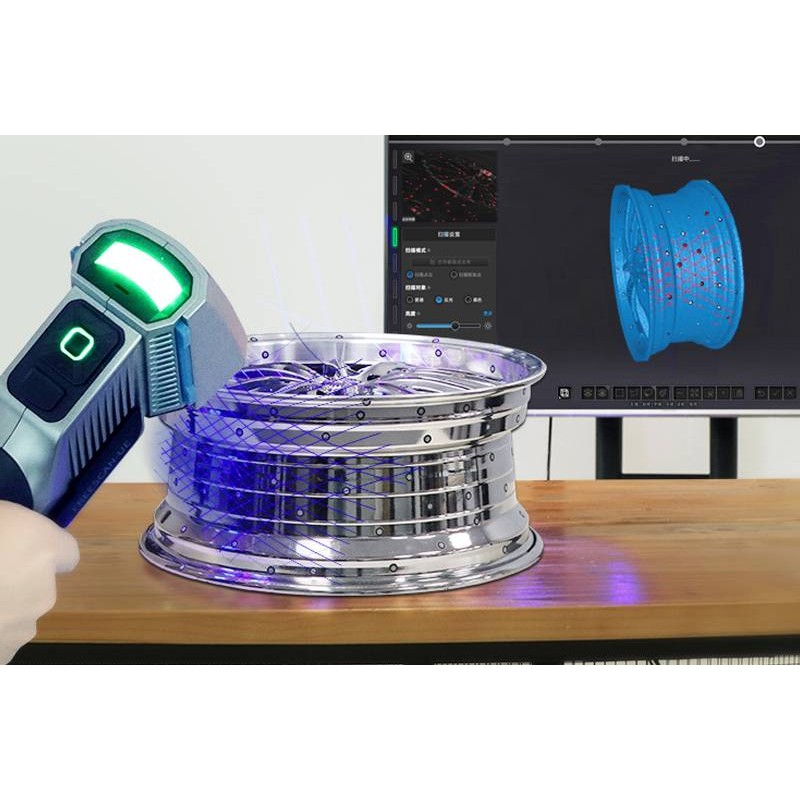

• Adaptation à Divers Matériaux : Il est capable de numériser des surfaces noires et réfléchissantes sans nécessiter de revêtement matifiant, ce qui simplifie grandement le processus de préparation.

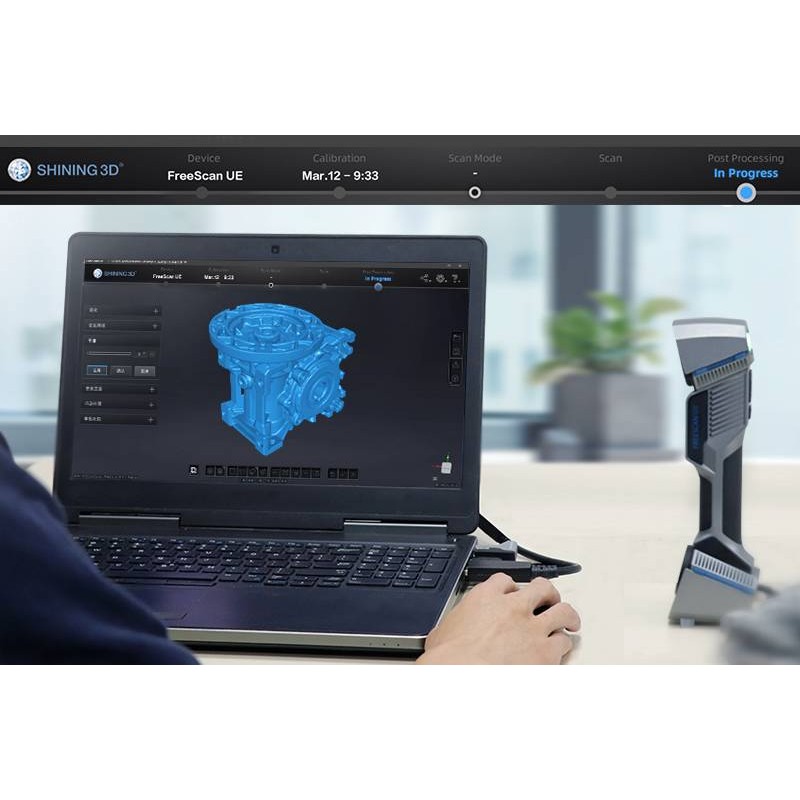

• Intégration Logicielle Transparente : Les données de numérisation peuvent être importées en un clic dans des logiciels d'inspection leaders de l'industrie tels que Geomagic Control X, Verisurf Inspect et Einsense Q, augmentant l'efficacité du workflow. Il fonctionne également avec le logiciel propriétaire EXScan HX de Shining3D.

• Facilité d'Utilisation : Le système d'exploitation convivial et le logiciel intuitif avec des guides tout au long du processus rendent le scanner accessible même aux utilisateurs moins expérimentés.

• Connectivité : Il se connecte via USB 3.0 pour un transfert de données rapide.

Spécifications Techniques (indicatives)

• Précision de Numérisation : Jusqu'à 0,02 mm

• Précision Volumétrique : 0,02 mm + 0,04 mm/m (ou 0,02 mm + 0,025 mm/m avec DigiMetric)

• Vitesse de Numérisation : 1 020 000 points/s

• Source Lumineuse : 22 lignes laser bleu + 1 ligne laser bleu

• Classe Laser : Classe 2M (sans danger pour les yeux)

• Distance de Travail : 500 mm

• Profondeur de Numérisation : 300 mm - 700 mm

• Plage de Numérisation Maximale : 510 mm x 520 mm

• Distance Spatiale entre les Points : 0,05 mm - 3 mm

• Interface : USB 3.0

• Dimensions : 298 mm x 90 mm x 74,5 mm

• Poids : 670 g (sans câbles)

• Alimentation : 12V, 5.0A

• Température de Fonctionnement : 0 - 40 ℃

• Formats de Fichiers de Sortie : OBJ, STL, ASC, PLY, P3, 3MF

• Système d'exploitation recommandé : Windows 10 (64-bit)

• Configuration PC recommandée : Carte graphique NVIDIA GTX/RTX (GTX 1080 ou supérieur), 4 Go de VRAM minimum, Processeur Intel Core i7-8700, 32 Go de RAM minimum.

Applications Idéales

Le Shining3D FreeScan UE-11 est un outil puissant pour les professionnels dans divers secteurs :

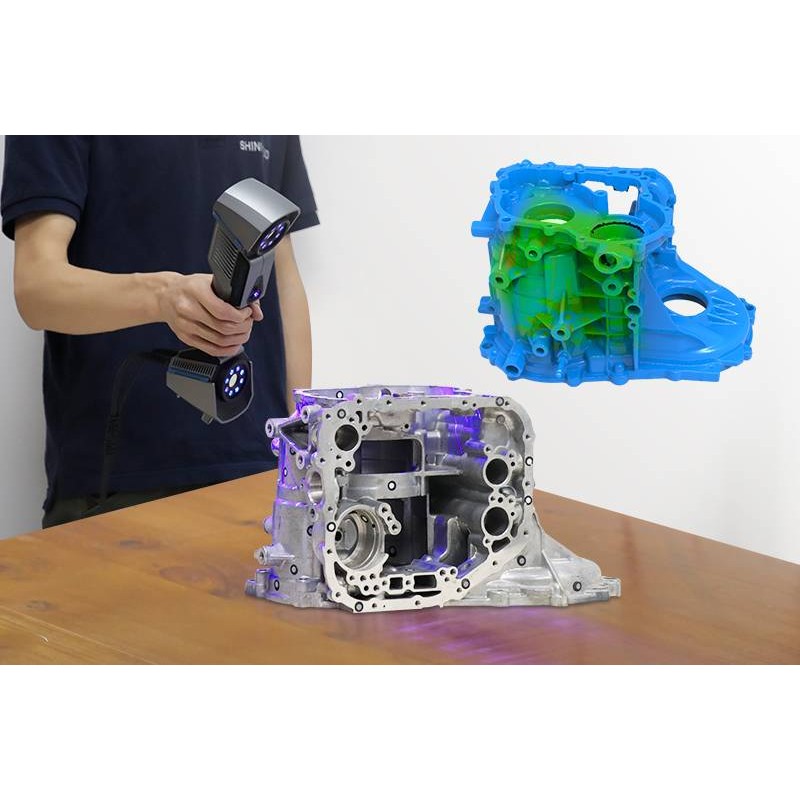

• Automobile et Transport : Pour l'inspection de pièces, la rétro-ingénierie de composants ou la numérisation de carrosseries.

• Aérospatiale : Contrôle qualité de pièces complexes, maintenance et réparation.

• Fabrication et Usinage : Inspection de moules, de pièces usinées, contrôle dimensionnel.

• Production d'Énergie : Numérisation de turbines, de composants industriels.

• Moulage : Inspection de moules complexes et de noyaux.

• Rétro-ingénierie : Création de modèles 3D à partir de pièces physiques pour la conception ou la modification.

• Contrôle Qualité : Comparaison de nuages de points avec des modèles CAO pour détecter des écarts.

Le FreeScan UE-11 représente une solution de numérisation 3D de haute performance, offrant une précision métrologique dans un format portable et facile à utiliser, ce qui en fait un atout précieux pour les applications industrielles exigeantes.
